Радиообследование — это важный этап в процессе планирования
и проектирования беспроводной сети Wi-Fi

Он позволяет проанализировать зону покрытия и производительность
внедряемой или уже имеющейся сети Wi-Fi
от

Профессиональный сервис по обследованию объектов любой сложности и оценке качества покрытия
корпоративной Wi-Fi-сети

Заказать услугу
Получить консультацию
Для каких помещений подходит данная услуга
Большой опыт монтажа сетей Wi-Fi
100 000 руб.
Учитываем ваши особенности
Соблюдение сроков
Wi-Fi
на склад
Wi-Fi
для офиса
Wi-Fi
для производства
Цель радиообследования беспроводной сети
Получение информации для планирования мест размещения точек доступа.
Определение факторов, влияющих на стабильность передачи данных.
В случае с эксплуатируемыми беспроводными сетями — для получения рекомендаций по оптимизации сети и её характеристик.

В ходе радиообследования проводятся следующие мероприятия:
  • изучение информации об объекте
  • натурные измерения: эмуляция работы точек доступа Wi-Fi и клиентских устройств, определение уровня радиопокрытия и скорости, наличие помех и потери пакетов
  • определение радиопроницаемости для сигнала Wi-Fi в разных диапазонах конструктивных элементов, оборудования и материалов на объекте
  • анализ полученных данных, подготовка модели объекта в специализированном ПО
  • определение оптимального количества и расположения точек доступа на объекте

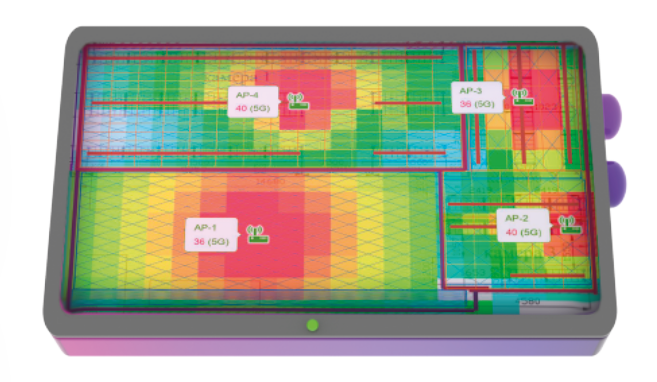

  • составление отчетной документации с картами радиопокрытия и рекомендациями по построению новой или модернизации существующей сети Wi-Fi

Радиообследование позволяет выявить особенности площадки, на которой планируется развёртывание сети Wi-Fi. Планировка помещений, материал стен и перекрытий, размещение оборудования и материалов, наличие сторонних радиопомех — все эти факторы влияют на распространение сигнала.

Когда необходимо радиообследование?

Перед строительством новой или модернизацией существующей WiFi сети
Изучаются физические характеристики объекта, препятствий и окружения, оказывающие влияние на распространение WiFi сигнала и стабильную работу WiFi оборудования на объекте обследования. Обследование обычно выполняется по методике «точка доступа на палке»
(AP-on-a-Stick)
Почему обращаются к нам
Индивидуально
проектируем Wi-Fi
сеть под Ваши
требования
Обеспечиваем
внедрение Wi-Fi
сети «под ключ»
Обеспечиваем
постгарантийное
обслуживание
Предоставляем
гарантию 1 год
В рамках активного обследования измерительное оборудование подключается к действующей рабочей WiFi сети, как клиент. С помощью специального программного обеспечения в сторону клиентского устройства производится генерация постоянного потока данных и измеряются следующие показателей в дополнение к основным:

  • реальная скорость соединения
  • потери пакетов
  • процесс роуминга между точками доступа

При необходимости, снимается попакетный обмен (дамп) в процессе передачи данных между беспроводным клиентов и точкой доступа. На основании полученных данных возможно обнаружить и исправить не относящиеся к физической среде проблемы, например, связанные с ошибками в работе или настройках непосредственно оборудования как проводной, так и беспроводной сети.
Типы радиообследований
Радиообследование проводится на объекте, где планируется внедрение новой или модернизация существующей Wi-Fi-сети.

Работы выполняются с помощью профессионального измерительного комплекса и технологической оснастки, позволяющей безопасно для людей и окружения поднимать тестовые точки доступа и антенны, модели которых заранее выбраны на этапе разработки дизайна сети, на предполагаемые места их установки на высотах до 12 метров.
В рамках работ собираются основные сведения о характеристиках беспроводной среды объекта с привязкой к маршруту обследования:
  • уровень сигналов и рабочие частоты от всех обнаруженных Wi-Fi устройств на объекте
  • сигналы от любых других источников радиоизлучения в рабочих диапазонах Wi-Fi устройств

  • На основании полученных данных производится достоверная оценка основных качественных характеристик Wi-Fi сети: уровень сигнала, отношение сигнал/шум, зон перекрытия, уровня интерференции

Так же анализируется влияние сторонних Wi-Fi сетей, производится поиск обнаруженных источников помех, разрабатываются меры противодействия таковым. Изучается загруженность спектра рабочего Wi-Fi диапазона, разрабатываются рекомендации по оптимальному частотно-мощностному плану и поканальному распределению точек доступа

Пассивное радиообследование
Активное радиообследование
Выбрать готовое решение
по услуге Wi-Fi
Посмотреть решения

Кейс - АО «Керамогранитный завод», г. Ступино

В компанию Ситек обратился клиент, выпускающий кераморганитную плитку под маркой Italon.

Заказчику требовалось обеспечить сетью Wi-Fi большие закрытые склады и площадки открытого хранения продукции для бесперебойной работы новых современных терминалов сбора данных с развернутой системой WMS.

Сеть Wi-Fi для такой задачи должна обеспечивать надежное радиопокрытие сигналом Wi-Fi во всех зонах, где выполняются технологические операции с ТСД, и бесшовный роуминг Wi-Fi для уверенной работы ТСД при перемещениях между помещениями и снаружи.

Сложность заключалась в больших размерах всего объекта (X * Y метров), большой площади закрытых складов (ориентировочно XXX тыс.кв.м) и внешних площадок хранения (ориентировочно YYY тыс. кв.м.), а также тем, что некоторые рабочие зоны на открытых площадках , располагаются на значительном удалении от складских и производственных корпусов.
Перед разработкой проекта сети Wi-Fi, было предложено провести радииобследование объекта и обследование инфраструктуры для определения оптимального количества и мест размещения точек Wi-Fi и прокладки кабельных коммуникаций.

Обследование было проведено в марте 2024 г. Была проведена проверка на наличие в помещениях и на открытых площадках радиопомех от собственного оборудования Заказчика и внешних факторов, существенных помех не было выявлено. Далее с использованием тестового стенда с эмуляцией размещения точки доступа Wi-Fi в разных локациях на складах и открытых площадках были проведены измерения радиопроницаемости продукции, хранимой на складах и внешних площадках, и условия распространения радиосигнала в помещениях складов и снаружи. Также был произведен подробный осмотр конструктивов и существующих коммуникаций, для определения оптимальных способов подвеса точек доступа, размещения узловых коммутаторов и прокладки проводных коммуникаций между ними.

По итогам обследования было проведено дополнительное моделирование склада

Моделирование в специализированном ПО с учетом характеристик хранимой продукции, особенностей ее размещения и уточненных характеристик складов. В результате моделирования было предложено разместить внутри складов 33 точки доступа Wi-Fi и 35 точек доступа снаружи, из них 31 по краям крыши складских и производственных помещений и 4 шт. на существующих опорах освещения. Внутри складов предложено установить 13 узловых коммутаторов, к которым подключить все точки доступа медным кабелем UTP с питанием по технологии PoE. Из-за большого размера складов все узловые коммутаторы необходимо соединить между собой и с имеющейся опорной сетью линиями ВОЛС. Общая длина прокладки кабелей UTP и ВОЛС составила ориентировочно XX км.
После дополнительного инженерного обследования проведенного в июне 2024 г. были уточнены способы и маршруты прокладки всех коммуникаций, способы крепления точек доступа, места размещения телекоммуникационных шкафов для размещения коммутаторов. Из-за особенностей производственных помещений заказчика количество узловых коммутаторов было сокращено до 12 шт., схема подключения к ним точек доступа W-iFi была скорректирована при сохранении их общего количества. Также в связи с тем, что до опор освещения, на которые планировалась установка точек Wi-Fi, оказалось затруднительно подвести кабели передачи данных от узловых коммутаторов, их подключение к сети Wi-Fi было решено организовать. по технологии Mesh.
Всю сеть Wi-Fi было предложено реализовать на оборудовании фирмы Ruijie, выпускающей высококачественное оборудование промышленного класса, и по конкурентной цене относительно ведущих производителей. Также модели оборудования Ruijie поддерживают современный стандарт WiFi6 с бесшовным роумингом, имеют удобную интеллектуальную систему управление сетью без выделенных контроллеров сети.

Предложенное оборудование

  • Точки доступа во внутреннем исполнении Ruijie Reyee RG-RAP2260(G)

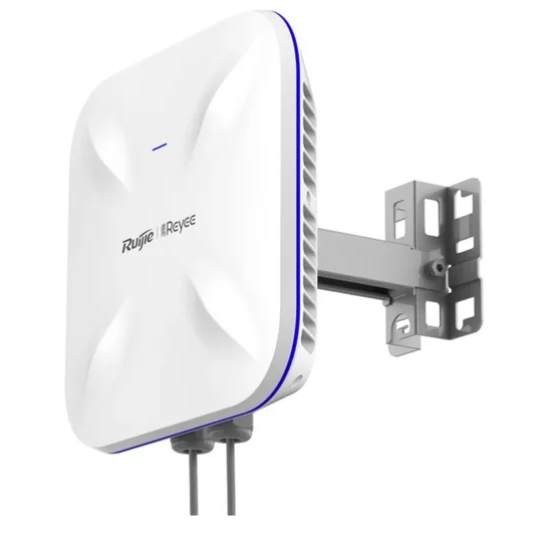

  • Точки доступа во внешнем исполнении Ruijie Reyee RG-RAP6262(G)
  • Узловые коммутаторы Коммутатор Ruijie Reyee RG-NBS3200-24GT4XS-P
  • Оконечные коммутаторы Ruijie Reyee RG-NBS3200-24SFP/8GT4XS
По результатам всех обследований Заказчику был предоставлен рабочий проект, который был утвержден к реализации.
Работы по монтажу сети Wi-Fi производились на объекте с 1 по 19 июля 2024 г. бригадой из 5 человек – 4 монтажника и инженер, осуществляющий общий контроль и пусконаладку оборудования. В ходе работ использовалось 2 электрических коленчатых подъемника, что позволило значительно ускорить работы за счет возможности выдвижения рабочей платформы над рядами хранимой продукции без необходимости расчистки площадок для прокладки линий коммуникаций и подвеса точек доступа на большой высоте на краю стен складских и производственных помещений.
Использование комплекса оборудования от одного производителя позволяет управлять всей сетью Wi-Fi из единой консоли.

В ходе работ были выполнены следующие задачи

  • Монтаж 12 телекоммуникационных шкафов в помещениях на безопасной высоте без риска повреждения подъемниками и складируемой продукцией
  • Подключение телекоммуникационных шкафов к шкафам электропитания, имеющимся в помещениях. Максимальная дальность прокладки кабеля составила 200 метров.
  • Прокладка волоконно-оптических линий связи между 12 телекоммуникационными шкафами и до 2 серверных помещений Заказчика
  • Монтаж оптических кроссов, сварка оптики, контроль оптических кабелей
  • Подвес 31 внешних точек доступа Wi-Fi снаружи на край стен складских и производственных помещений с частичным демонтажем элементов обшивки зданий и последующим закреплением обратно и прокладкой кабелей UTP внутрь помещений
  • Подвес 4 внешних точек доступа Wi-Fi на имеющиеся опоры освещения
  • Монтаж конструктивов для подвеса точек доступа (ТД) Wi-Fi
  • Подвес 33 внутренних точек доступа Wi-Fi
  • Монтаж всех медных кабельных трасс кабелем UTP, обжимка кабелей с их контролем
  • Монтаж коммутаторов в шкафы и стойки, подключение ТД
  • Настройка коммутаторов
  • Настройка ТД и бесшовного роуминга W-Fi
  • Контрольные замеры беспроводной сети и дополнительная настройка
  • Подготовка рабочей документации: схема расположения кабелей, элементов сети и оборудование. Журнал кабелей, устройств, доступа и настроек
В ходе выполнения работ все сотрудники и службы заказчика оказывали максимальное содействие, что в значительной степени позволило выполнять работы без задержек и завершить их в оговоренные сроки

По результатам работ сеть Wi-Fi была успешно запущена и передана в эксплуатацию службе ИТ-поддержки Заказчика

НАШИ КЛИЕНТЫ
  • Монарх
    Производство и торговля напольным покрытием Tarkett
    Потребность
    Замена кабельной сети на бесшовный Wi-Fi . Интеграция Wi-Fi сети с существующей на оптоволоконных технологиях.

    Решение
    Проведено радиообследование, подготовлены несколько вариантов технических решений. Выполнение комплекса работ «под ключ»

  • Ларвидж
    Торговля мебельной фурнитурой собственного производства
    Потребность
    Оперативный переезд в новый склад в связи с развитием бизнеса

    Решение
    Проведено радиообследование складского объекта, оперативно подготовлено комплексное решение на внедрение бесшовного Wi-Fi и системы видеонаблюдения. Монтаж и пусконаладка «под ключ» в кратчайшие сроки за 8 дней.
  • Кредо
    Автоматизация центральных складов холдинга по хранению и торговле продуктами питания
    Потребность
    Внедрение с нуля Wi-Fi сети одновременно на нескольких складах сложной конфигурации

    Решение
    Проведено проектирование Wi-Fi по предоставленным данным. Выполнение комплекса работ по запуску Wi-Fi сети, обеспечением серверным оборудованием для внедрения системы 1С:WMS
